FILTROS HEPA Y COMO CAPTURAN LAS PARTÍCULAS EN UN CUARTO LIMPIO

La mayoría de los cuartos limpios, utilizan filtros de partículas de alta eficiencia (HEPA Filters) para limpiar el aire. Estos filtros de alta eficiencia, emplean fibras para capturar las partículas, en tres modalidades diferentes.

La primera, utiliza las fibras para interceptar a las partículas, El segundo metodo, es la impactacion, en la cual las particulas, siguen el flujo de aire y se impactan contra las fibras. Finalmente el metodo de Difusión, la dirección del flujo de aire, evita que las partículas muy pequeñas avancen pero no las detienen, sino que son forzadas a permanecer en la corriente de aire del filtro.

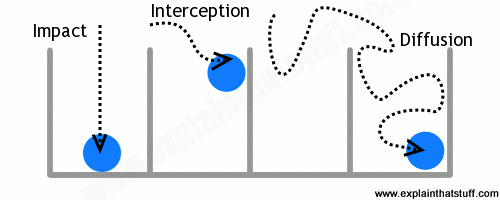

A continuacion la representacion del movimeinto de particulas en los filtros

LA CAÍDA DE VOLTAJE Y SU IMPORTANCIA EN LAS INSTALACIONES ELECTRICAS

El voltaje o tensión eléctrica que llega a las terminales de la carga es por lo general menor que el voltaje de alimentación, la diferencia de voltaje entre estos puntos se conoce como “La caída de voltaje” . Las normas técnicas para el diseño de instalaciones eléctricas recomiendan que la máxima caída de voltaje (desde la alimentación hasta la carga) no debe exceder al 3% del voltaje de suministro en la fuente.
Una caída excesiva de tensión (mayor del 3%) conduce a resultados indeseables debido a que el voltaje de ingreso en la carga se reduce. En las lámparas fluorescentes se presentan problemas, como dificultad para arrancar, parpadeo, calentamiento de los balastros, etc., en el equipo de control, los relevadores pueden no operar; en los motores la reducción de voltaje se traduce en un incremento en la corriente, lo cual produce sobrecalentamiento y algunas veces causa problemas de arranque y por consiguiente un bajo factor de potencia. Por estas razones, no es suficiente calcular los conductores por corriente, es decir, seleccionar el calibre de un conductor de acuerdo con la corriente que circulará por él. También es necesario considerar que la caída de voltaje en el conductor, no exceda los valores del 2% caída de voltaje en instalaciones residenciales y un máximo de 3% en instalaciones industriales, desde el punto de alimentación (la fuente), hasta la última carga.
En un circuito eléctrico que se diseña para alimentar un equipo, además de la caída de voltaje, debe considerarse también el factor de agrupamiento, este afecta a los conductores debido al calentamiento generado por el flujo de amperes requeridos directamente por la carga más la interacción del calentamiento entre todos los conductores del circuito o los circuitos paralelos, en una misma canalización.
Para contrarrestar o ayudar a corregir la caída de tensión y el calentamiento por factor de agrupamiento, debe considerarse: A) Incrementar el calibre del conductor. B) reducir la distancia entre la fuente y la carga. C) De ser posible, instalar los conductores al aire libre (charolas).

ANTECEDENTES DE LAS ESTRUCTURAS TRIDIMENSIONALES

El creador de esta novedosa técnica para construir elementos estructurales que puedan remplazar con grandes ventajas, a las estructuras metálicas tradicionales, fue el Ing. Heberto Castillo
.

Actualmente, el Ingeniero Mexicano Raul Cervantes, ha creado un nodo unión articulado, completamente novedoso y en proceso de patente, asimismo automatizo el proceso de construcción de los elementos de la estructura y creo el concepto de “TRIDIPISOS”, para la construcción de Mezzanines con entrepiso de concreto, utilizando una cimbra retráctil, única en la industria de la construcción.

EN LAS ESTRUCTURAS TRIDIMENSIONALES LAS FUEZAS DE TENSION Y COMPRESION, SE DISTRIBUYEN EN FORMA UNIFORME ATRAVES DE LOS ELEMENTOS DE LA ESTRUCTUARA. ADEMAS, ES HIPERESTATICA. ES DECIR, AL OCURRIR UNA FALLA LOCAL DE LA ESTRUCTURA, SE EFECTUA UNA DISTRIBUCION DE FUERZAS, PERO SUBSISTE EL EQUILIBRIO.
AQUÍ TENEMOS UNA ESTRUCTURA TRIDIMENSIONAL, CONSTRUIDA CON PALILLOS, PARA DEMOSTRAR LA DISTRIBUCION ASOMBROSA DE LAS CARGAS VIVAS ATRAVES DE TODOS LOS ELEMENTOS DE LA ESTRUCTURA.

ALGUNAS VENTAJAS DE LAS ESTRUCTURAS TRIDIMENSIONALES VS SISTEMAS TRADICIONALES.
• MAS ECONÓMICA
• MENOR PESO
• RAPIDEZ DE CONSTRUCCIÓN
• NUNCA FALLARA POR EFECTO DE FUERZAS DE FLEXIÓN, TORSIÓN O CORTANTE
• CARGA MUERTA MENOR
• AHORROS EN CIMENTACIÓN
• MAYORES CLAROS ENTRE COLUMNAS DE SOPORTE
• MENOR NUMERO DE COLUMNAS
• GRAN DISMINUCIÓN DE OBRA FALSA EN CAMPO
• SISTEMA DE CONSTRUCCIÓN AUTOMATIZADO

ELEVADORES MODERNOS Y SU IMPACTO EN LA ARQUITECTURA

En un comunicado de prensa, el fabricante de elevadores ThyssenKrupp, difundió información sobre su Nuevo Sistema “libre de cables”, que permite el movimiento vertical y horizontal de sus sistemas de ascensores y que tiene el potencial de impactar el diseño arquitectónico de los nuevos rascacielos, ya que elimina las restricciones de alineación vertical y el pozo del ascensor que se requiere en la construcción de los elevadores tradicionales.
El elevador, denominado “MULTI”, cuyo concepto apareció en 2014 y que ha sido construido y probado, en un edificio de prueba, pronto será hecho público e implementado en nuevos desarrollos.
El Ascensor MULTI de ThyssenKrupp, Evita el uso de cables y favorece a la tecnología lineal. El elevador ofrece, varias cabinas que trabajan en un circuito, similar a la circulación del Sistema de transporte público, que mueve muchos carros al mismo tiempo. El sistema utiliza un sistema de frenado de varios niveles, datos inalámbricos y sistemas de administración de la energía, que permiten reducir drásticamente el tiempo de espera del ascensor y que además es amigable con el medio ambiente.

QUE ES LA POTENCIA ACTIVA, REACTIVA Y APARENTE?

“Potencia Activa” es potencia que hace un trabajo real: creando calor, operando una carga, etc.

“Potencia Reactiva” es potencia en la cual la corriente, está fuera de fase con respecto al voltaje y el producto volts por los amperes no hace trabajo real. Ejemplo; la corriente que se carga en un capacitor o la que crea un campo magnético alrededor de una bobina.

“La Potencia Aparente” es la combinación matemática de las dos.

La mejor representación, es un diagrama vectorial, en donde la potencia “Activa” está representada por el eje positivo X y la potencia “Reactiva” por el eje Y. La potencia inductiva, es decir la encargada de crear y mantener un campo electromagnético alrededor de una bobina, puede ser representada por el eje Y positivo. La potencia capacitiva puede ser representada en el eje Y negativo, por lo tanto esta dos potencias, tienden a cancelarse, resultando un vector que puede ser positive o negativo sobre el eje Y.

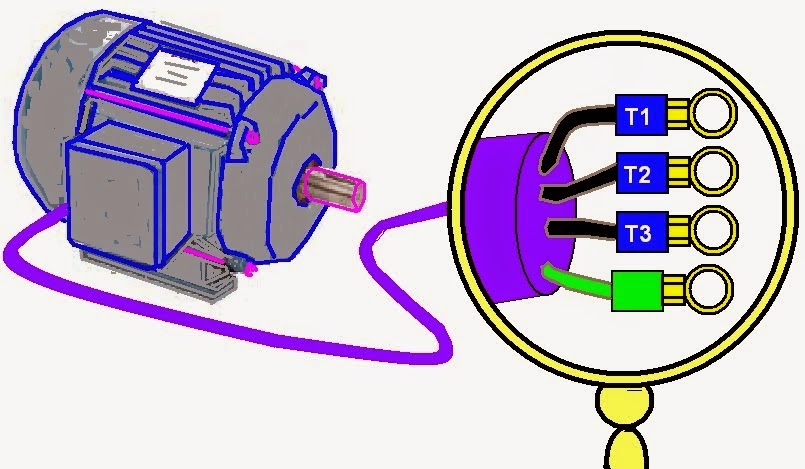

Ejemplo: En un motor trifásico, se requiere una cierta cantidad de corriente para magnetizar los devanados (bobinas) del motor, el componente capacitivo, es despreciable. Esta corriente no contribuye a la producción del torque del motor y puede ser representado por corriente en el eje Y positivo que denominaremos como Q. La porción de la corriente que si hace trabajo real, se puede representar en el eje X positivo y lo denominamos P. Esto produce una suma vectorial con un valor √P^(2+ Q^2 )
Como se muestra en el diagrama.

Cos Φ es el factor de potencia, el cual para un motor inductivo trifásico, está en el orden de 0.8 a 0.9. Para reducir el ángulo Φ y mejorar el factor de potencia, se añaden capacitores al circuito del motor. La función de estos capacitores es proporcionar la corriente de magnetización y por lo tanto reducir la amplitud de la potencia reactiva. De nuestro ejemplo, la potencia inductiva es positiva sobre el eje Y y la potencia capacitiva es negativa sobre el eje Y. Entre más cerrado sea el ángulo Φ, la corriente aparente, estará más cercana a la corriente activa. En realidad una vez que se establece el campo magnético del motor, la corriente requerida para mantener el campo, circula atraves de los capacitores que se han agregado y no de la red eléctrica

La empresa generadora de la energía eléctrica (nuestro proveedor), cuida los consumos de potencia aparente permitiéndonos hasta un 10% menos de perdida sin cargo con penalidad, pero si nos cobra su consumo. A mayor perdida, el cargo puede llegar hasta el 120% de penalidad por el bajo factor de potencia con que estemos usando nuestros consumos eléctricos, ya que si la corriente que demandamos, produce trabajo real o no, la empresa tiene que producirla.
Entre más cercano al 100% de eficiencia sean nuestros consumos eléctricos, mejor será el factor de potencia, menor será la demanda de corriente y menor pago al suministrador.

VISION DE RAYOS-X PARA ARQUITECTOS?

Las tecnologías que presentaremos a continuación, permiten a los arquitectos, mediante un casco de realidad virtual, “VER” las instalaciones de servicios que se encuentran detrás de paredes y muros.

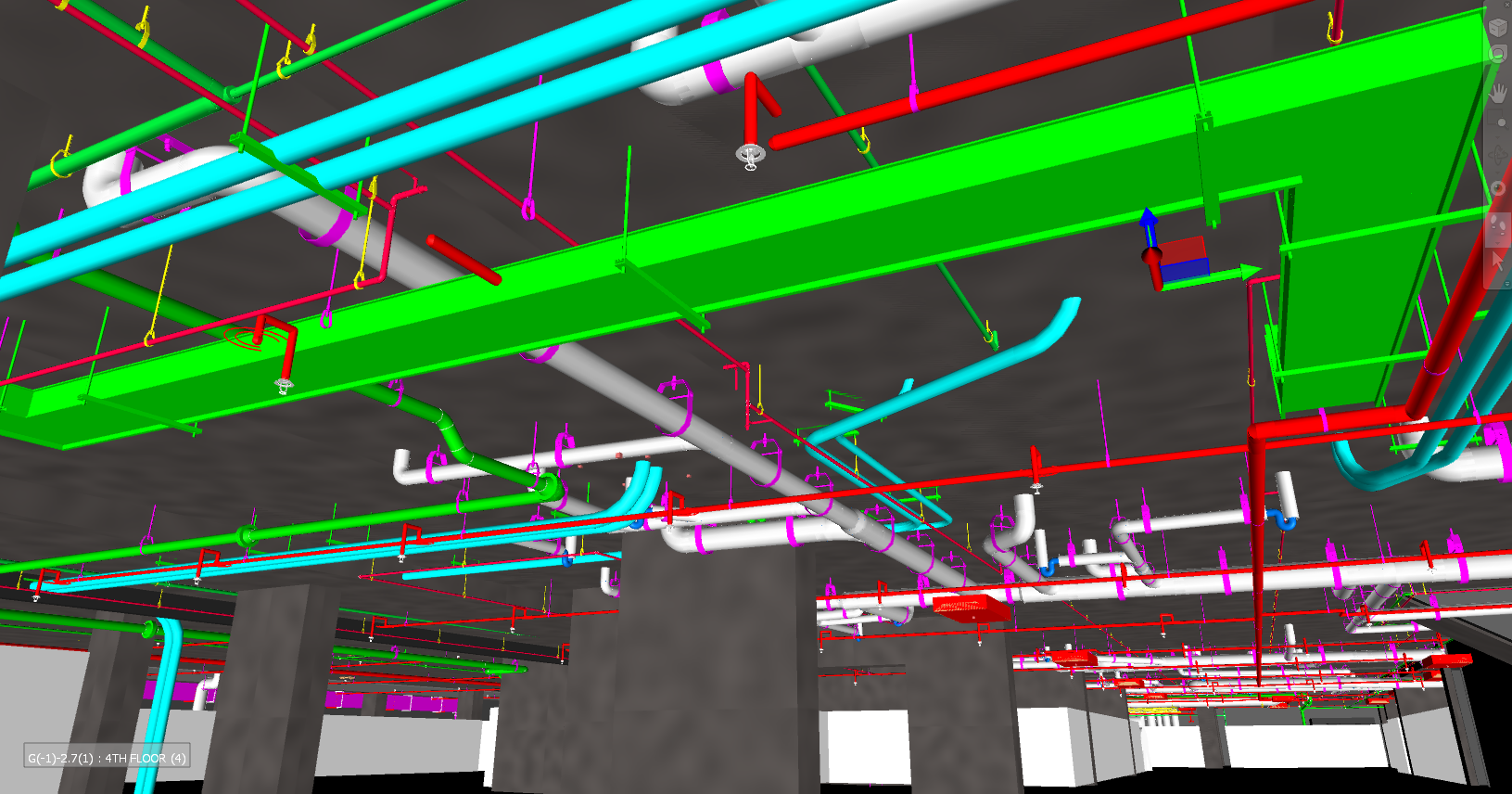

La primera tecnología es BIM (building information modeling), el cual es un software diseñado por la empresa Autodesk, para el modelaje en 3 dimensiones de las instalaciones, eléctricas, electromecánicas, aire acondicionado, sistemas contra incendio, etc de una proyecto de construcción industrial.

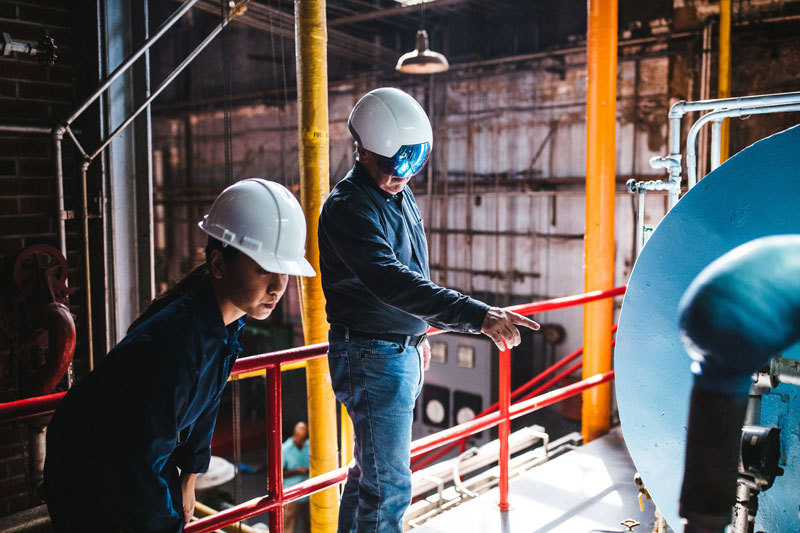

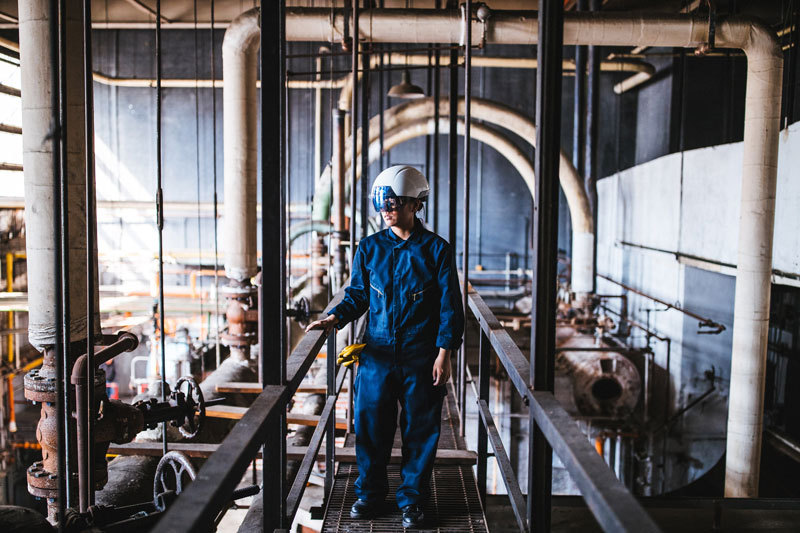

La segunda tecnología, es un casco de realidad virtual, diseñado por DAQRI Smart Helmet. Dicho casco con visor, cuenta con tres cámaras, que en forma coordinada, ubican al usuario en un punto especifico del espacio e interpreta la geometría de sus alrededores.
Otra cámara de sensado profundo, descifra la geometría del espacio y a los objetos en él, y le dice al sistema, esto es una puerta, esto es una ventana, esto es una mesa, etc. La información proporcionada por esta cámara, permite al sistema, colocar contenido virtual proveniente del BIM e inclusive modificar el modelo virtual. Esta información, se graba, creándose un mapa de cada espacio que se ha modificado.
Una quinta cámara, de sensado térmico, permite hacer un mapeo de temperatura y agregarla a los objetos en tres dimensiones del BIM.
El casco opera en forma similar al mouse de una computadora, al mover la cabeza, la información del área es reconocida por el software y la información del BIM, se proyecta en una retícula del visor del casco.
Todo lo anterior, permite accesar en tiempo real y en la ubicación física del proyecto, la información de los planos de diseño y compararla con los elementos reales de construcción.
Increible, pero esto ya esta aquí.

PORQUE LA ENERGÍA ELÉCTRICA SE DISTRIBUYE EN TRES FASES?

La respuesta, tiene que ver con la historia, ya que Nikola Tesla invento el motor de inducción de tres fases y por lo tanto la red de distribución eléctrica, debía proveer las tres fases. Tesla patento su invento y posteriormente, se lo vendió a Westinghouse Corporation, que en esa época, construyo la red eléctrica y después vendió millones de dólares de motores eléctricos de 3 fases, que remplazaron a los motores de vapor en las fábricas del mundo.
Además, después de décadas de uso, el sistema más común, tiende a dominar, evitando la entrada de otras alternativas. Dentro de 100 años, es posible que el alto voltaje en corriente directa, remplace a la corriente alterna en tres fases?, si, existe esa posibilidad, pero aun así, necesitaremos el sistema trifásico, para alimentar los millones de motores de inducción que aun estén en operación.

COMO CALCULAR EL VOLUMEN DE CONCRETO (SEGUNDA PARTE)

Convierte todas las medidas a una unidad equivalente. La longitud y el ancho de la losa están dados en pies y metros, pero la altura está dada en pulgadas y centímetros. Para que funcione la ecuación de volumen, todas las medidas deben expresarse en las mismas unidades, así que debemos realizar una conversión. Ya que hay 12 pulgadas en cada pie, debemos dividir el valor en pulgadas por 12 para obtener el valor en pies. La losa tiene 4 / 12 = 0,33 pies de profundidad.
Para convertir centímetros a metros, simplemente dividimos el valor en centímetros por 100. Una losa que tiene 10,16 cm de profundidad tiene 10,16 / 100 = 0,10 metros de profundidad. Para convertir de nuevo a centímetros, multiplica por 100.

Halla el volumen del prisma utilizando la fórmula: volumen = longitud * ancho * altura. Multiplica las 3 dimensiones para obtener el volumen del prisma. En nuestro ejemplo, el volumen de la losa 10 pies × 12 pies × 0,33 pies = 39,6 pies cúbicos.
Para hallar el valor equivalente en metros, utilizamos las medidas en metros en lugar de las medidas en pies. 3,05 m × 3,66 m × 0,10 m = 1,12 metros cúbicos.

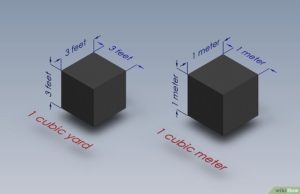

Convierte el volumen a yardas cúbicas o metros cúbicos de acuerdo a tus necesidades. El volumen de la losa está expresado como 39,6 pies cúbicos, pero, desafortunadamente, el concreto por lo general se mide en yardas cúbicas. Existen 27 pies cúbicos en una yarda cúbica, entonces, para convertir a yardas cúbicas, podemos dividir el valor en pies cúbicos por 27. El volumen de la losa es 39,6 / 27 = 1,47 yardas cúbicas. Otra alternativa, ya que hay 3 pies en una yarda, es dividir cada medida individual en pies para obtener 3 valores en yardas y luego multiplicarlos entre sí para obtener la misma respuesta.
• El concreto también se mide con frecuencia en metros cúbicos. En nuestro ejemplo, ya hemos hallado ese valor. Sin embargo, en el caso que necesites convertir entre yardas cúbicas y metros cúbicos, debes saber que:
• 1 yarda cúbica = 0,764554858 metros cúbicos.
• 1 metro cúbico = 1,30795062 yardas cúbicas.

Encuentra el volumen de los prismas adicionales aplicando el método anterior. Si tienes más de un prisma en el vertido de concreto, calcula el volumen de cada uno individualmente utilizando el método anterior. Finalmente, suma todos los valores para obtener el volumen total de concreto que necesitas para tu proyecto. Ten cuidado de que ninguno de los prismas se sobrepongan o terminarás contando parte del concreto dos veces, lo que te puede llevar a comprar más del que necesitas.

Calcula el volumen de cualquier forma irregular. No todo trabajo en concreto se puede dividir fácilmente en prismas rectangulares. Por ejemplo, si tienes una zapata continua en el diseño de concreto, no puedes reflejar su forma con precisión utilizando prismas rectangulares. Para hallar el volumen de una forma irregular, primero halla el área de una sección transversal de la forma. Luego, multiplica esa área por la longitud de la forma. Por ejemplo, si la zapata continua tiene 2,74 m (3 yardas) de longitud y tiene una sección transversal de 0,21 metros cuadrados (0,25 yardas cuadradas), entonces el volumen es 2,74 × 0,21 = 0,58 metros cúbicos (o 3 × 0,25 = 0,75 yardas cúbicas).
• Adicionalmente, algunas formas comunes no rectangulares tienen ecuaciones propias para hallar su volumen. A continuación se encuentran las más utilizadas:
• Cilindros: volumen = (Pi)r2 × h, donde “r” es el radio del círculo en cualquier extremo del cilindro y “h” es la altura del mismo.
• Prismas triangulares: volumen = 1/2bh1 × l, donde “b” es la longitud de la base de una de las caras triangulares, “h1” es su altura y “l” es la longitud del prisma.
• Esferas: volumen = (4/3)(Pi)r3, donde “r” es el radio del círculo que representa la circunferencia de la esfera. Aunque es poco probable que alguna vez tengas que verter concreto en un cuadrado perfecto, ten en cuenta que algunas formas de cúpula son esferas cortadas por la mitad.

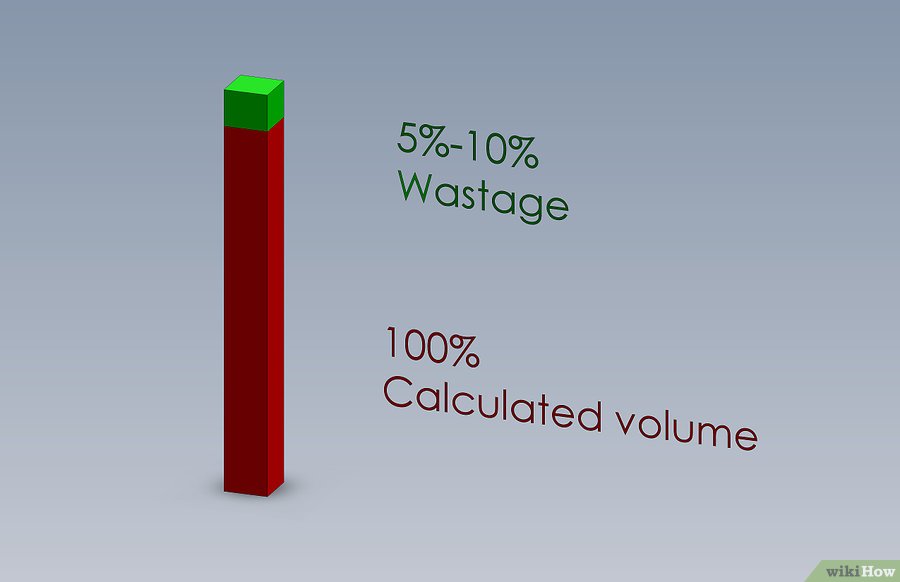

Compra un poco más de concreto del que necesitas. La regla de oro es añadir un 5% o 10% más al volumen calculado para recompensar los derrames, el desperdicio o los excesos en la excavación. Como no es razonable esperar que se pueda utilizar el concreto con 100% de eficiencia, asegúrate de pedir más concreto del que realmente necesitas. Por ejemplo, si el volumen total es de 15,3 metros cúbicos (20 yardas cúbicas), entonces debes pedir 1,05 × 15,3 = 16,1 metros cúbicos (o 1,05 × 20 = 21 yardas cúbicas).
Si vas a utilizar concreto reforzado con acero, el refuerzo de acero desplazará parte del volumen del concreto. Por lo general, no tienes que incluir este efecto en tus cálculos. Esto mantendrá tus cifras por el lado conservador.
Si es necesario, convierte la cifra en volumen a peso. El concreto mezclado en camiones se vende en volumen, pero las bolsas de concreto que se venden en las ferreterías se venden por peso. Generalmente, el concreto seco tiene información en la bolsa indicando el peso o volumen de concreto “húmedo” que produce cada bolsa. El concreto pesa alrededor de 4000 libras por yarda cúbica (2400 kg por metro cúbico). Entonces, si necesitas 1,53 metros cúbicos (2 yardas cúbicas) de concreto, entonces necesitas (1,53 * 2400) 3672 kg de concreto o (2 * 4000) 8000 libras. Como se mencionó anteriormente, comprar más concreto seco para mezcla del que se necesita por lo general es mejor que comprar menos, la mezcla que no utilices se puede almacenar y utilizar en el futuro.

COMO CALCULAR EL VOLUMEN DE CONCRETO (PRIMERA PARTE)

Antes de empezar cualquier trabajo de colocación de concreto, es importante determinar el volumen correcto de concreto necesario para el trabajo. Una cantidad insuficiente de concreto podría obligarte a realizar la colocación del concreto en dos pasos separados, lo que crea una juntura estructuralmente débil entre ambas colocaciones. Por otro lado, utilizar demasiado concreto puede ser una gran pérdida de dinero. Por fortuna, encontrar la cantidad necesaria de concreto para cualquier proyecto es solo cuestión de calcular el volumen del espacio a ser cubierto y luego añadir 5% o 10% a este número para ser conservadores. Para los emplazamientos de concreto básicos donde se vierte el concreto en un área rectangular tridimensional, se halla el volumen utilizando la ecuación longitud × ancho × altura.

Familiarízate con la forma de medición del volumen del concreto. El volumen del concreto (la cantidad de espacio físico que ocupa) por lo general se mide en yardas cúbicas (yds3) o metros cúbicos (m3). Una yarda cúbica es un cubo tridimensional con una longitud de 3 pies en cada dimensión, mientras que un metro cúbico es un cubo con una longitud de 1 metro en cada dimensión.
Por lo general, las bolsas de concreto seco para mezcla especifican el volumen de concreto “húmedo” que se puede crear con cada bolsa cuando se mezcla adecuadamente con agua. A continuación se encuentran algunos cálculos aproximados de cuántas bolsas de concreto seco para mezcla se necesitan para hacer un metro cúbico de concreto húmedo:[1]
• Bolsa de 40 kg : 56 bolsas para hacer 1 metro cúbico.
• Bolsa de 32 kg: 71 bolsas para hacer 1 metro cúbico.
• Bolsa de 26 kg: 86 bolsas para hacer 1 metro cúbico.

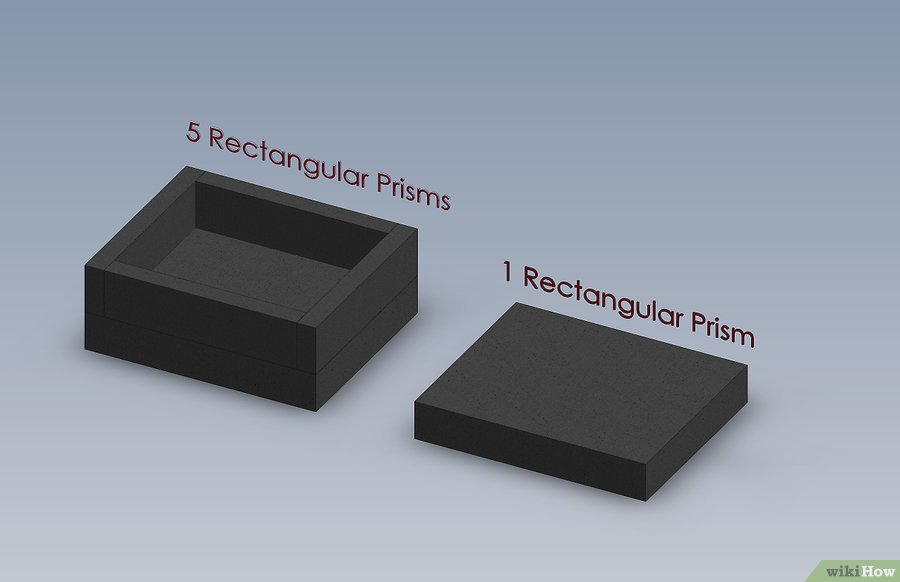

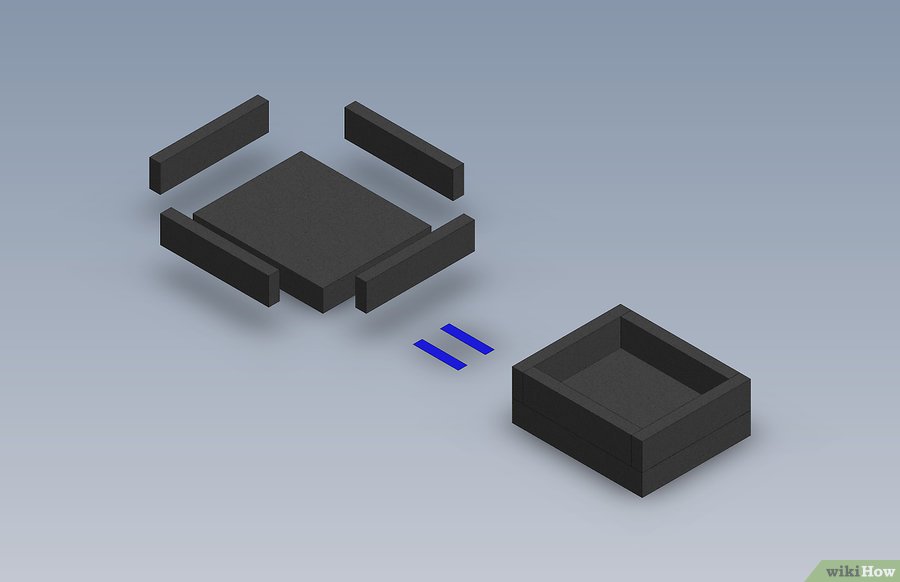

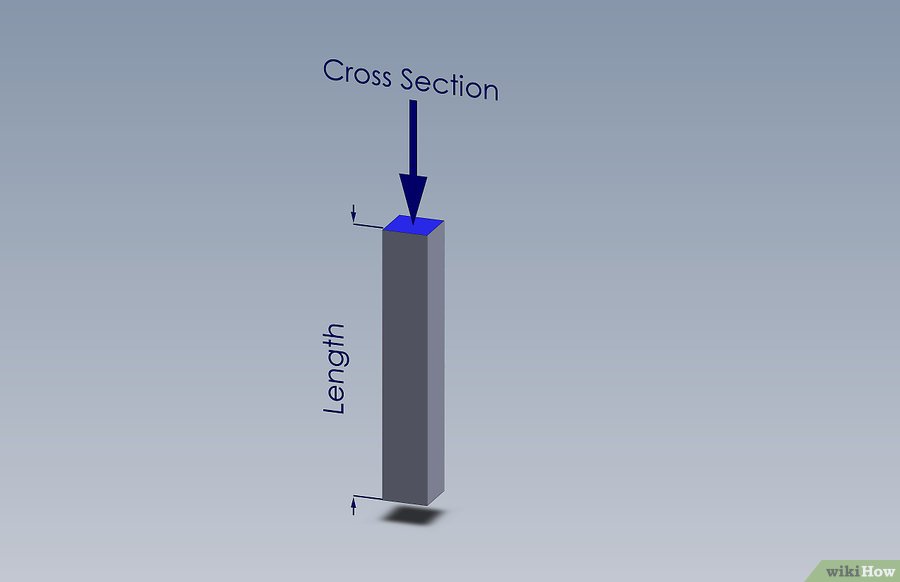

Divide el proyecto en diversos prismas rectangulares. Comparado con otras formas tridimensionales, el volumen de un prisma rectangular es relativamente fácil de calcular, por lo que, si es posible, lo mejor es dividir todo el proyecto en uno o más prismas rectangulares. Por ejemplo, si para tu proyecto necesitas poner una sola losa rectangular en un escalón, esa losa será el único prisma. Sin embargo, si necesitas poner la losa junto con 4 paredes rectas, cada pared tendrá su propio prisma, resultando en un total de 5 prisma.
• Un prisma rectangular es un objeto tridimensional con seis caras, de las cuales todas son rectángulos; las caras opuestas en un prisma rectangular son paralelas entre sí. En términos sencillos, se puede ver un prisma rectangular como un objeto con forma de “caja” y esquinas rectas.

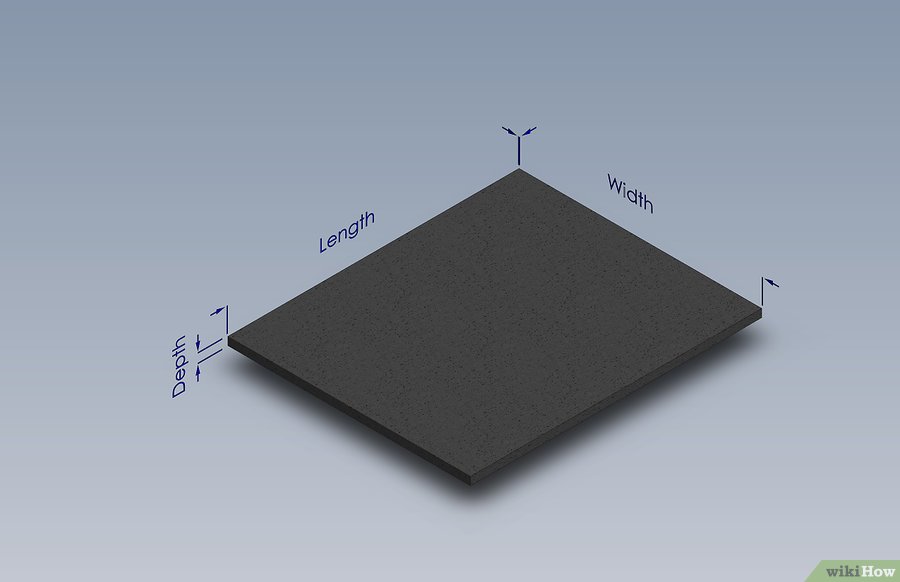

Calcula el volumen de cada prisma. El volumen de un prisma rectangular se puede hallar multiplicando su longitud por su ancho por su altura. Por ejemplo, en los próximos pasos, vamos a imaginar que vertemos una losa de 3,05 m (10 pies) de longitud, 3,66 m (6 pies) de ancho y 10,16 cm (4 plg) de profundidad.

ES POSIBLE ALMACENAR LA CORRIENTE ALTERNA (CA) EN UNA BATERÍA?

No es posible almacenar la corriente alterna en baterías, ya que la CA, cambia su polaridad hasta 50 o 60 veces por segundo ( de acuerdo a la frecuencia de la línea). Por lo tanto las terminales de la batería, estarían cambiando de positivo (+) a negativo (-) y viceversa y desde luego la batería no puede cambiar sus terminales con la misma velocidad, esa es la razón por la cual no podemos almacenar CA en una batería.

Ademas cuando conectamos una CA a una batería, la batería, se carga durante la mitad del ciclo positivo y se descarga durante la mitad del ciclo negativo, por lo tanto el voltaje o la corriente en un ciclo completo es cero.

Ademas, la electricidad en una batería, no se almacena como Corriente Directa (CD), sino como energía. La forma más común de almacenaje en una batería, es como energía química.

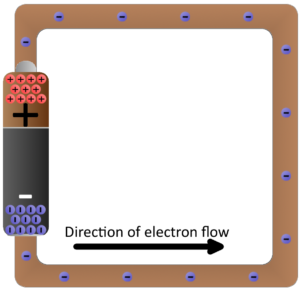

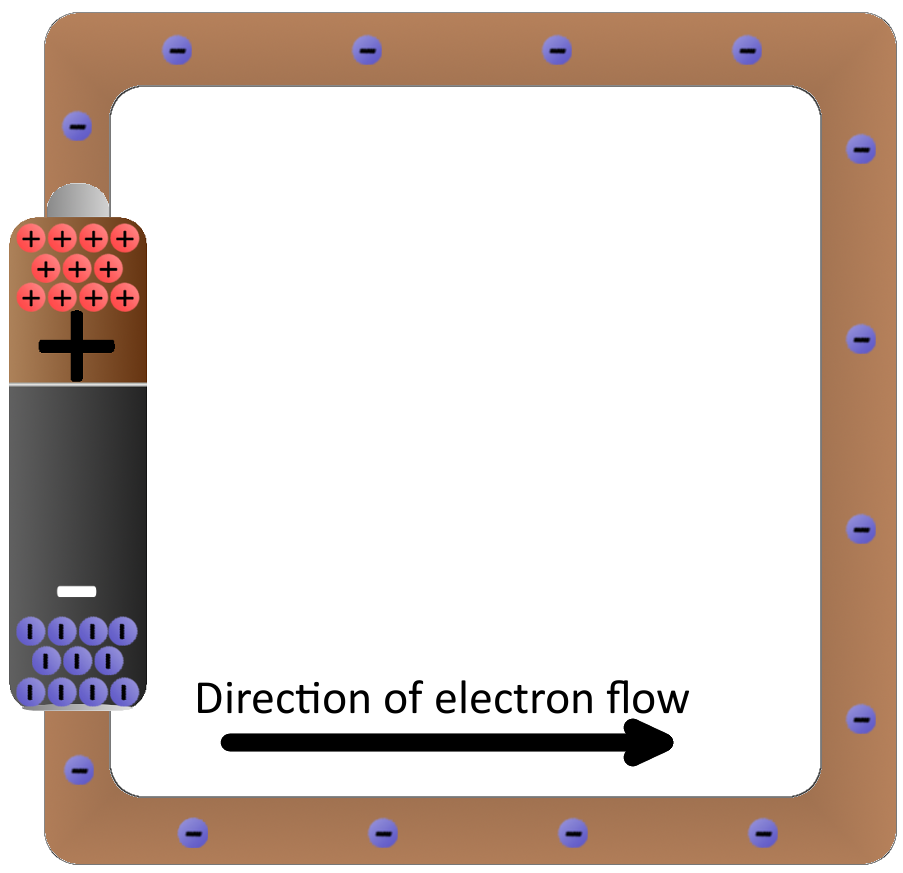

En las baterías, la corriente directa, causa por medio de una reacción química, un cambio en el equilibrio de las cargas eléctricas, de tal manera que una terminal recibe un exceso de electrones y la otra una escasez de electrones y por lo tanto almacenando energía potencial entre sus terminales. Cuando la terminales de la batería, se conectan a una carga eléctrica, se libera la energía, mediante el intercambio de electrones y debido a que este intercambio es unidireccional, lo vemos como CD.
